高壓充氣柜是將一次回路主部件如母線、阻隔開關、斷路器等密封在充有較低壓力SF,或其他氣體罐體內、并以電纜終端作為進出線的開關設備。其具有占地面積小、可靠性高、不受外界影響等特點，故在電力系統中使用越來越廣泛。
但是,因為高壓充氣柜與傳統開關柜在結構上存在較大差異，且現場實驗與出廠實驗條件距離較大,目前高壓充氣柜的狀況檢修實驗處于空白狀況，對高壓充氣柜狀況信息搜集手段匱乏。
針對此種狀況，文中以高壓充氣柜結構為根底展開了高壓充氣柜例行實驗新辦法研究，提出了高壓充氣柜幾種典型實驗項目的實驗辦法,并經過變電站現場使用驗證了辦法的有效性，最終針對高壓充氣柜的實驗提出了主張。
1高壓充氣柜結構及實驗設備

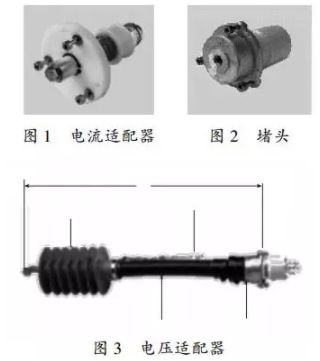

高壓充氣柜的母線、三工位阻隔開關、斷路器等元件密封在充有較低壓力氣體的罐體內，并以電纜終端作為進出線，故其常規實驗項目的展開必須依賴實驗接口、電壓適配器、電流適配器、堵頭號專用實驗設備，如圖1-3所示。
電流適配器、電壓適配器和堵頭在拔插進程中應留意:
1)擰動螺栓禁止用力過猛損傷設備或絕緣外表;緊固螺栓時需選用力矩扳手，力矩巨細應契合廠家規則。
2)拔(插)進程應堅持軸線方向。密封功能特別良好的，因為表里壓差形成阻力過大時，可細微晃動,使表里壓力平衡后再緩慢拔（插)。
3)堅持環境清潔，內錐、外錐及環氧表變禁止感染灰塵。堵頭拔出后，其外錐應選用塑料袋臨時密封保管，接口內錐應及時裝入適配器。設備拔出后，接口內錐應及時裝入堵頭。
4)表里錐的接觸面需均勻涂改合格的硅脂,檢修實驗時需檢查硅脂是否硬化，必要時替換硅脂。
5）裝復設備時，先選用外徑重1 ~2 mm，厚度0.5 mm的塑料管，沿內錐壁刺進接口底部，再將設備沿軸線方向刺進到位，緩慢拔出塑料管，緊固螺栓,靜止4h以上，待氣體完全排出后受電。
2實驗項目與辦法
依據文獻關于高壓開關柜、電壓互感器、電流互感器、避雷器等章節要求，高壓充氣柜的實驗項目應包含斷路器、電壓互感器、電流互感器、避雷器等元件的例行實驗項目，考慮到高壓充氣柜結構的特殊性和現場使用的實用性，選取了交流耐壓試
驗、回路電阻測驗和斷路器機械特性測驗等3個實驗項目，詳細闡述了實驗辦法和留意事項。
2.1交流耐壓實驗
母線電壓互感器的安裝辦法分2種狀況:1)母線電壓互感器直接接到母線上。實驗前需求將電壓互感器拔出，刺進電壓適配器，非實驗相用專用堵頭封堵,再展開耐壓實驗。
2)母線有獨自的TV距離，運用三工位開關將TV，避雷器與母線阻隔。實驗時經過熔斷器接口插人電壓適配器進行實驗。

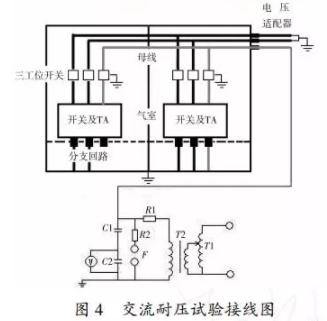

交接實驗時，交流耐壓值為出廠值的100% ,時刻1 min。投運后診斷性實驗時，交流耐壓值為出廠值的80%，時刻1 min。實驗接線如圖4所示。
交流耐壓實驗需求留意:應在絕緣電阻實驗后進行，只有絕緣電阻合格才干進行交流耐壓實驗;拔插堵頭及實驗適配器時，需嚴格執行前述規范工藝;測驗后需進行充分放電，避免剩下電荷傷人。
2.2回路電阻測驗

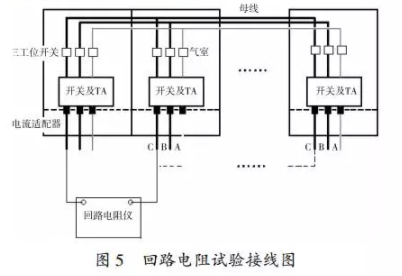

拆下相鄰高壓充氣柜實驗接口的插拔式堵頭，將電流適配器刺進實驗接口，合上相鄰高壓充氣柜的斷路器及三工位阻隔開關使之形成回路。實驗儀器分別接入相鄰高壓充氣柜的同相電流適配器，實驗電流不小于100 A。實驗接線如圖5所示。
回路電阻實驗需求留意:拔插堵頭及實驗適配器時，需嚴格執行前述規范工藝;測驗回路需接線牢靠，避免引線脫落起弧。
2.3斷路器機械特性測驗

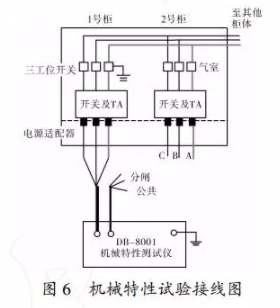

拆下高壓充氣柜實驗接口的插拔式堵頭，將電流適配器刺進實驗接口，將三工位阻隔開關置于接地位置，從電流適配器處取信號，操控電壓加至二次端子分、合閘及公共端子處。實驗接線如圖6所示。
斷路器機械特性實驗需求留意:拔插堵頭及實驗適配器時，需嚴格執行前述規范工藝;斷路器動作進程中避免機構動作傷人。
3變電站現場使用

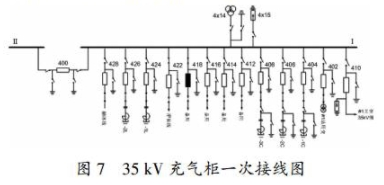

在某變電站結合新投設備初次停電檢修時對35kV高壓充氣柜進行了例行實驗，包含交流耐壓試驗、回路電阻測驗和斷路器機械特性測驗。35 kV高壓充氣柜一次接線圖如圖7所示。
3.1 交流耐壓實驗
本次實驗對母線進行交流耐壓實驗,按圖4進行實驗接線,加壓端口在4×15避雷器電纜插口處。

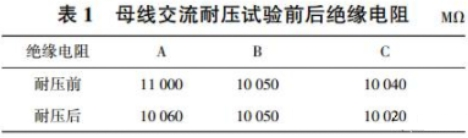

交流耐壓實驗值為出廠的80%，即 76 kV，耐壓時刻為1 min，耐壓進程中無擊穿、閃絡和異常聲響，實驗前后絕緣電阻見表1。
從耐壓實驗進程和表1絕緣電阻數據來看，該35kV 高壓充氣柜母線耐壓實驗合格。
3.2回路電阻測驗
回路電阻測驗以422斷路器距離為例，選取422，418斷路器構成回路電阻測驗回路，按圖6進行實驗接線。合上422，418斷路器，4221和4181阻隔開關，其他斷路器與阻隔開關斷開。
本次實驗為2臺斷路器串聯，將所測回路電阻除以2即近似為單臺斷路器(包含同距離的阻隔開關、部分母線)回路電阻值。422斷路器距離回路電阻換算后為A相75.5 uQ，B相74.5 uQ，C相72.5 uQ，與交接實驗值相比無顯著差異，故回路電阻測驗合格。
3.3斷路器機械特性測驗
本次實驗選取422斷路器進行機械特性測驗，按圖6進行實驗接線。將4221阻隔開關置于接地位置，將實驗端子接到柜內電纜接口，然后將實驗線接到實驗端子下端進行實驗。實驗端子如圖8所示。422斷路器分合閘時刻和同期見表2。
從表2實驗數據來看，契合廠家說明書和規程要求，實驗合格。
歸納以上實驗進程，驗證了提出的高壓充氣柜實驗辦法的有效性,實驗得到了所需數據，滿足廠加說明書和狀況檢修實驗規程要求，完結新投35kV高壓充氣柜首檢使命。
結論與主張
1)文中提出了高壓充氣柜交流耐壓實驗、回路電阻測驗和斷路器機械特性測驗的實驗辦法,經過變電站現場使用驗證了辦法的有效性。
2)各地市公司可根據此研究內容試點展開高壓充氣柜例行實驗，堆集實驗經驗，實驗數據判別可參考文獻要求。
3)高壓充氣柜實驗項目和辦法還需進一步細化和彌補，下一步應從規程規范的角度對實驗項目和辦法進行研究和規范化。
